Диодный свет для блАндинок

[Tigress]

С обычными проводами лампами патронами и тд я уже подружилась давно и достаточно тесно, а вот в вопросе сд блАндинка пока до корней волос. Прошу помощи на примере данных баночек, потом буду мастрячить дальше на другие аквариумы сама (надеюсь).

Итак:
Имеются два аквариума с размерами 35*35*35 т.е. получается общая длина 70см, общий литраж около 80л
Хочу сделать свет на основе диодиков ХТЕ типа таких: http://www.electronshik.ru/item/xteawt-00-0000-00000lgd1-star-1028718

Вопросы:
1. сколько надо штук?
2. какой к ним нужен драйвер и может какой то еще зверь? (желательно на этом же сайте ткнуть носом)
3. как их соединять (желательно схему)?
4. чем их соединять (провода? паяльник? или что то другое?)
5. как их расположить на основе (шахматкой, линиями, кругляшками, звездочками и т.п.)? (основу планирую либо алюминиевые уголки либо алюминиевые порожки
6. какой нужен блок питания, чтобы соединить всю эту порнографию к одному блоку воткнуть одну вилку в одну розетку и афигеть от счастья

[B.W.]

Вопросы:
1. сколько надо штук?

16 штук (ну если совсем ярко то 20)
Эти светодиоды уже припаяны к звезде.

2. какой к ним нужен драйвер и может какой то еще зверь? (желательно на этом же сайте ткнуть носом)

для 16 штук.
Этот блок питания:
http://www.electronshik.ru/item/pcd-16-350b-604307
если все светодиоды соедините последовательно!

Либо два таких блока питания:
http://www.electronshik.ru/item/elp6x1ls-335997
на каждый блок по 8 диодов последовательно.
- хуже фирма.
+ можно отдельно включать светодиоды.

3. как их соединять (желательно схему)?

блок питания на с одной стороны 220 вольт,  с другой + и - на светодиоды, где и что написано на блоке питания.

Светодиоды соединяются последовательно:

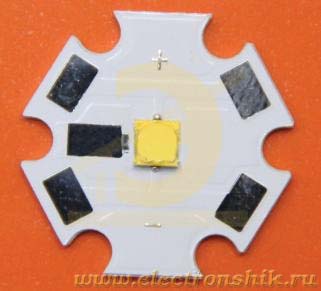

Диодный свет для блАндинок

вверху два контакта +
внизу два контакта -

размер звезды 2 на 2 см.

схема:

4. чем их соединять (провода? паяльник? или что то другое?)

провода припаиваются к контактам на зведе + и -

Припой пос 60 или 61.

к радиатору или уголку крепятся шурупами диаметром 3мм. но со скрытой шапкой, чтоб не было контакта с выводами + и-
так прежде чем прикручивать между звездой и радиатором, уголком наносится термопаста например КПТ 8, покупается в комп. магазинах

5. как их расположить на основе (шахматкой, линиями, кругляшками, звездочками и т.п.)? (основу планирую либо алюминиевые уголки либо алюминиевые порожки

если алюминивые уголки то просто две линии и все, ширина такая что нечего мудрить.

Высота над аквариумом сантиметров 5 но лучше больше.

После проверки и если все устроит все контакты загерметизируется либо клеевым пистолетом либо силиконом для аквариума.
Все кроме центрального выхода светодиода и самого светодиода.

Так-же можно влепить стекло между светодиодом и аквариумом.

[Tigress]

Так..из подручных средств надо добыть термопасту и шурупы со скрытой шапкой, все остальное есть даже паяльник

[B.W.]

да, провода паять лучше после крепления светодиода, меньше шанс перегреть светодиод, благо не очень хорошая теплоотдача звезды это делать позволяет.

П.С. паяльник ватт 40-60 больше и меньше не стоит.

[B.W.]

И да, заодно закажи это:
ПРИПОЙ Asahi ПОС60 1.0ММ 0.01КГ колба [RA флюс CF10]

http://www.electronshik.ru/item/pripoy-pos60-10mm-001kg-kolba-ra-flyus-cf10-951690

Для паяния, нужен только паяльник и этот припой, в припое уже все что надо есть.

Почувствуешь себя профи в паянии, лучшего я не знаю

[Tigress]

да? а я собралась искать кусок канифоли ок закажем.

паяльник, как специально - 40вт " долговечное жало с медным наконечником"

[Shark]

Если есть припой и канифоль, зачем покупать припой со встроенной канифолью?

[B.W.]

Андрей пожалей Тигру, какая нафиг канифоль с припоем?))

Нет я не против что паять можно хоть свинцом с автомобильного радиатора, но все-же.

[Shark]

Фей, у ей даже шуруповёрт есть! А с паяльником она вообще на "ТЫ"!

[Tigress]

эм.. а по ссылке разве не припой с канифолью? флюс этоже канифоль та же вроде? просто закручено в гламурную спиральку) поищу в городе для начала, думаю уж не совсем на луне живем, найду. Еще сегодня запишу все на бумажке:диоды и т.д. и пройдусь таки помучаю местные магазинчики, чем черт не шутит.

еще один уточняющий вопросец.. драйвер и блок питания в данном случае одно и тоже?

[Shark]

эм.. а по ссылке разве не припой с канифолью? флюс этоже канифоль та же вроде? просто закручено в гламурную спиральку)

Совершенно верно.

еще один уточняющий вопросец.. драйвер и блок питания в данном случае одно и тоже?

В данном случае одно и то же.

[Выхухоль]

А с паяльником она вообще на "ТЫ"!

гы )
у меня тож завалялся с 90х годов...добротно так отполированый

[B.W.]

эм.. а по ссылке разве не припой с канифолью? флюс этоже канифоль та же вроде? просто закручено в гламурную спиральку)

Вот-жеш, советуешь чем проще будет, а они носом крутят.

еще один уточняющий вопросец.. драйвер и блок питания в данном случае одно и тоже?

в данном случае это два в одном.

[Выхухоль]

нифига не проще....как то помелся к клиенту, канифоли не было, понадеялся на то, что хватит того, что в олово напихано....обплевался, обматерился, хорошо, аспирин нашел.

[B.W.]

что хватит того, что в олово напихано....

Ключевой момент и что-же было в олово запихано?

[Выхухоль]

канифоль наверное, которая сразу пшшшшш при касании паяльником и испарялась
короче, проводок залудить не получалось, какие то рваные сопли выходили.

[B.W.]

канифоль наверное, которая сразу пшшшшш при касании паяльником и испарялась

Вых,  какая нафиг канифоль...
Глянь для начала чего советовал а потом уже фи пиши.

Говорю еще раз, я посоветовал чем лучше паять, кому не нравица может паять хоть свинцом с радиатора.

[Shark]

Ну, я тоже пробовал этот припой с канифолью внутри... Мне не понравилось. По мне, лучше, когда флюс отдельно, припой отдельно.

[B.W.]

Ну, я тоже пробовал этот припой с канифолью внутри...

ты пробовал:
Asahi  ПРИПОЙ ПОС60 1.6ММ 0.01КГ колба [RA флюс CF10]
Нужное выделил, для умников. Нет не этот?
Тогда о чем вообще говоришь? Может о припое с канифолью?
Или о припое с другим флюсом? Так они-же отличаются если не знал.

[Shark]

Флюс: CF-10 - канифольный активированный. Класс флюса ROH1 (он же RMA, от «resin mild activated» — слегка активированная канифоль.

Если честно - не интересовался, какой флюс в том припое, каким я пользовался.
Я ж не говорю, что припой Asahi плох, я говорю, что мне не нравится, когда 2 в одном...
