Автор Тема: Светильничек-с... Дубль 2-ой (Прочитано 2712 раз)

Andryuxa · « : 11 Январь 2012, 15:02:39 »

Это - продолжение темы светильникостроительства. Подобную конструкцию раньше я уже описывал.

Итак... помоляся...

Спойлер :

На этот раз делаем рефлектор к светильнику из второй половинки «Армстронга».

Исходные данные и комплектующие

Тумба с установкой внутри и пространством: ширина 54, глубина 33 полновесных см, высота где-то 70 см — одна;
Аквариум, ограниченный шириной 50, глубиной (в широком месте) 30 и высотой 50 см — панорама (ехидно развожу руками) - один;
Габариты перепахиваемого рефлектора (Ш х Г х В): наружные — 61 х 37 х 8 (см), внутренние — 57 х 35 х 8 (см);
Лампа компактная люминесцентная OSRAM DULUX L 36 Вт — 2 шт. (Тапки оставляем в покое: при имеющихся габаритах данный вариант более чем оптимален, проверено не единожды);
ЭПРА Feron 2 х 36 Вт — один экземпляр - в условиях дефицита пространства сильно его экономит;
Клипсы для крепления ламп Т8 — 4 шт.;
Колодка клеммная 10 А(мпер) (будет использоваться в качестве патрона );
Провод ШВВП ВП/ПВС ВП (мягкий, двужильный, в двойной изоляции, обычно используется для изготовления шнуров к маломощной электрике) 2х0,75 мм².

Andryuxa · « **Ответ #1 :** 11 Январь 2012, 15:08:08 »

Иллюстрации

http://content.foto.mail.ru/mail/cross2222/Technical/i-354.jpg

Светильничек-с... Дубль 2-ой

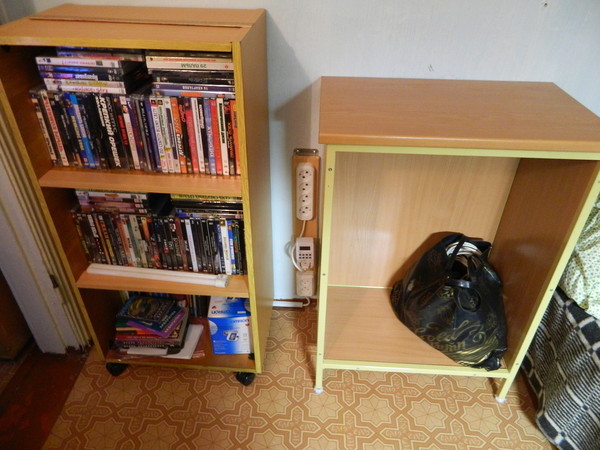

Тумба (она, если что, справа).

http://content.foto.mail.ru/mail/cross2222/Technical/i-302.jpg

Светильничек-с... Дубль 2-ой

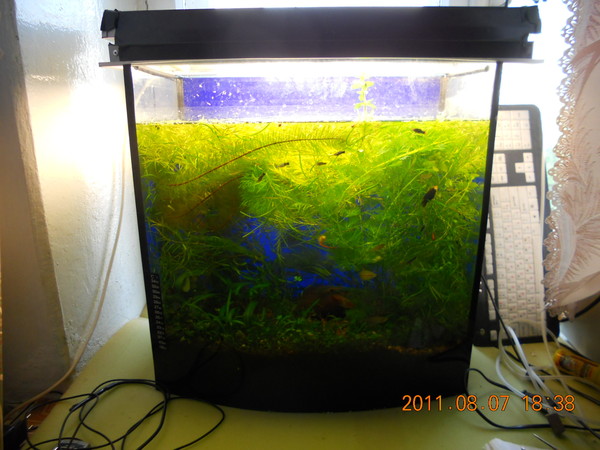

Аквариум вот этот.

http://content.foto.mail.ru/mail/cross2222/Technical/i-381.jpg

Светильничек-с... Дубль 2-ой

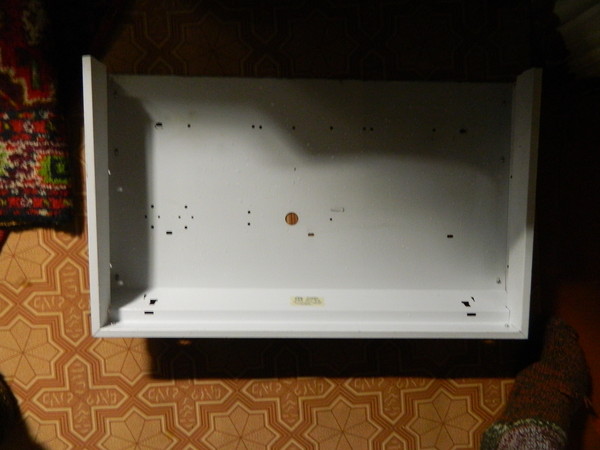

Рефлектор до переделки.

Andryuxa · « **Ответ #2 :** 11 Январь 2012, 15:17:32 »

Приступаем к работе

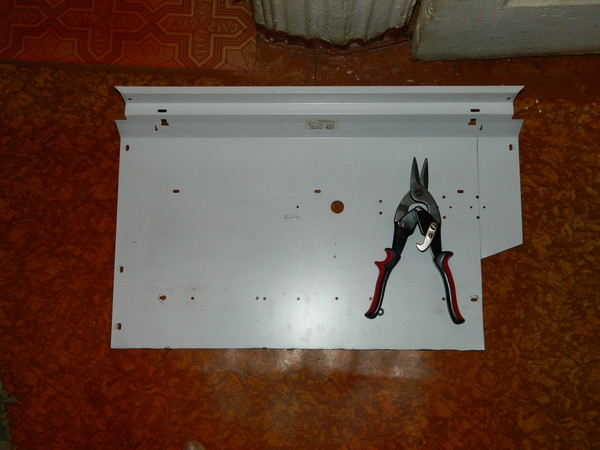

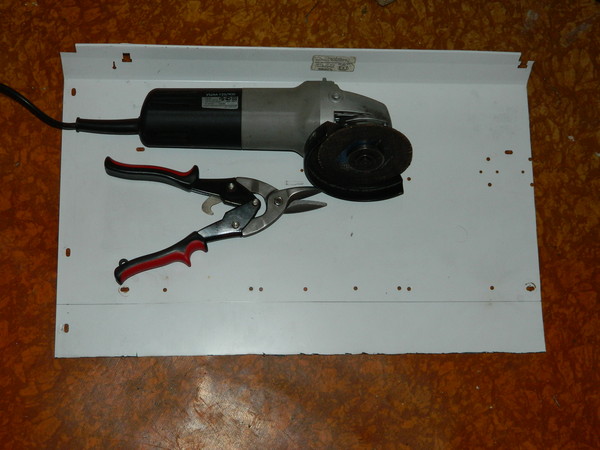

Вначале разобрал имеющиеся пол-рефлектора, срезав заклёпки.

http://content.foto.mail.ru/mail/cross2222/Technical/i-380.jpg

Светильничек-с... Дубль 2-ой

http://content.foto.mail.ru/mail/cross2222/Technical/i-355.jpg

Светильничек-с... Дубль 2-ой

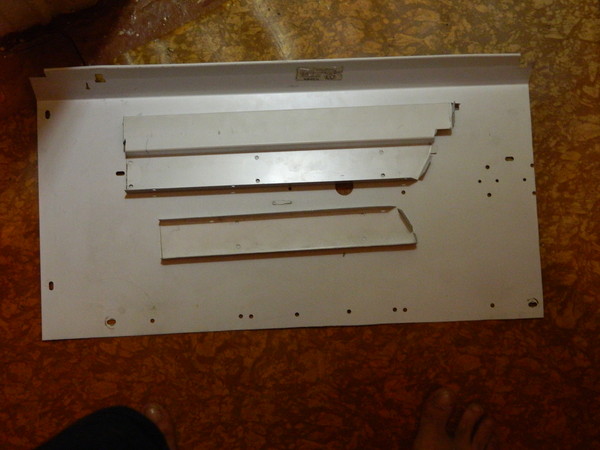

Далее нанёс разметку и резал большую деталь.

http://content.foto.mail.ru/mail/cross2222/Technical/i-356.jpg

Светильничек-с... Дубль 2-ой

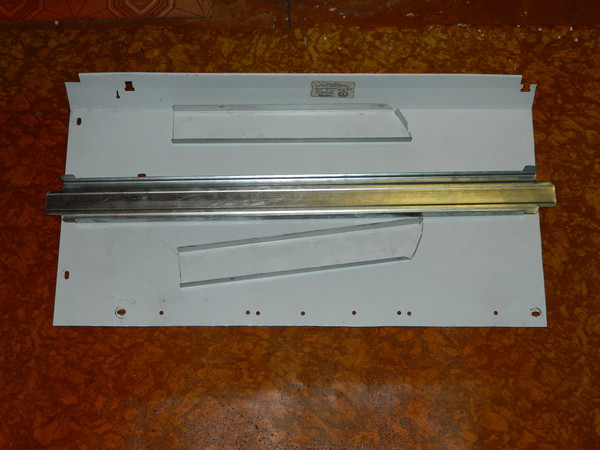

Следующая операция — сокращение высоты рефлектора срезкой лишнего металла с боковых деталей...

http://content.foto.mail.ru/mail/cross2222/Technical/i-357.jpg

Светильничек-с... Дубль 2-ой

http://content.foto.mail.ru/mail/cross2222/Technical/i-358.jpg

Светильничек-с... Дубль 2-ой

...и изготовление недостающей задней стенки, для которой использован кусок металлического профиля для ГК (резка, загиб нижней кромки).

Andryuxa · « **Ответ #3 :** 11 Январь 2012, 15:29:07 »

Немного о грустном...

Для соединения деталей коробки планировалось использовать заклёпки. Но вдруг...

Спойлер :

http://content.foto.mail.ru/mail/cross2222/Technical/i-359.jpg

Светильничек-с... Дубль 2-ой

http://content.foto.mail.ru/mail/cross2222/Technical/i-362.jpg

Светильничек-с... Дубль 2-ой

http://content.foto.mail.ru/mail/cross2222/Technical/i-365.jpg

Светильничек-с... Дубль 2-ой

Как говорится, no comments...

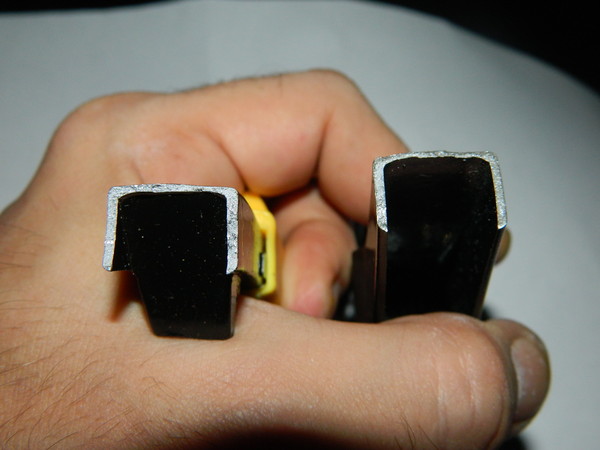

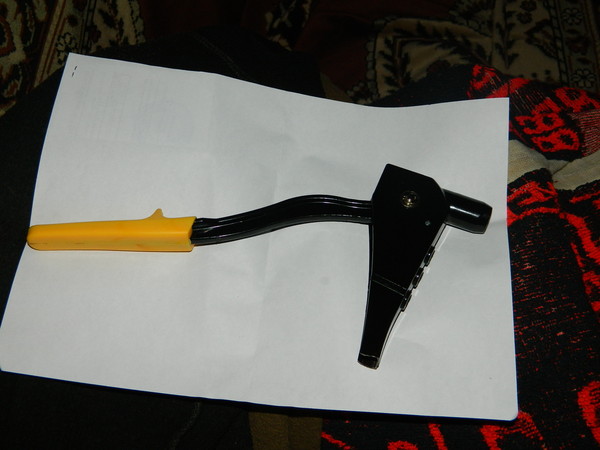

Материал на большую букву "Г" — нечто среднее между дюралюминием и силумином — тонкий. Естественно, что увидев на витрине ЭТО, крашеное красивой чёрной краской, как я мог распознать такой геморрой?..

Кстати, хватило его то ли на 8, то ли на 9 заклёпок. И ага!

Andryuxa · « **Ответ #4 :** 11 Январь 2012, 15:35:48 »

Продолжение работы состоялось после выхода из новогодней комы промтоварных магазинов и приобретения другого (наверное, китальянского) инструмента, который оказался стальным и стоил всего на 40р дороже предыдущего.

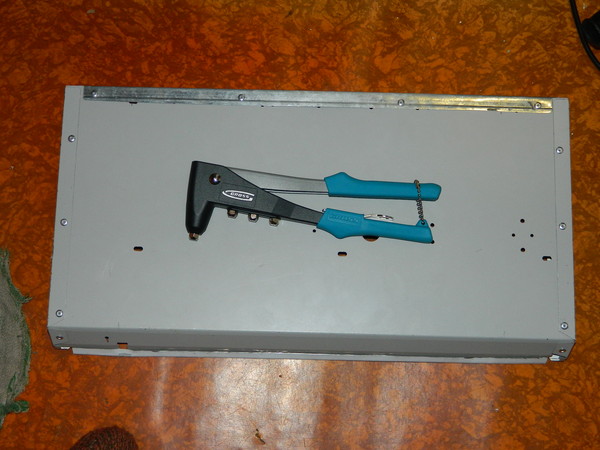

Наконец, коробка собрана.

http://content.foto.mail.ru/mail/cross2222/Technical/i-360.jpg

Светильничек-с... Дубль 2-ой

http://content.foto.mail.ru/mail/cross2222/Technical/i-361.jpg

Светильничек-с... Дубль 2-ой

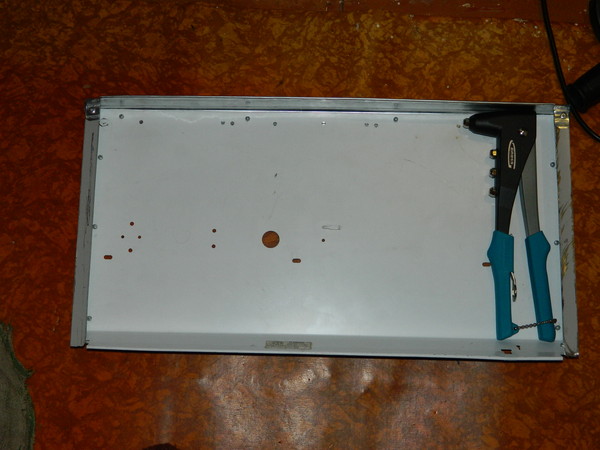

Вид снаружи и изнутри...

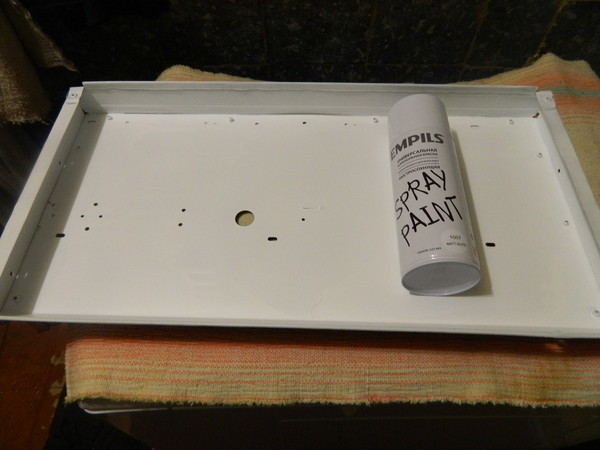

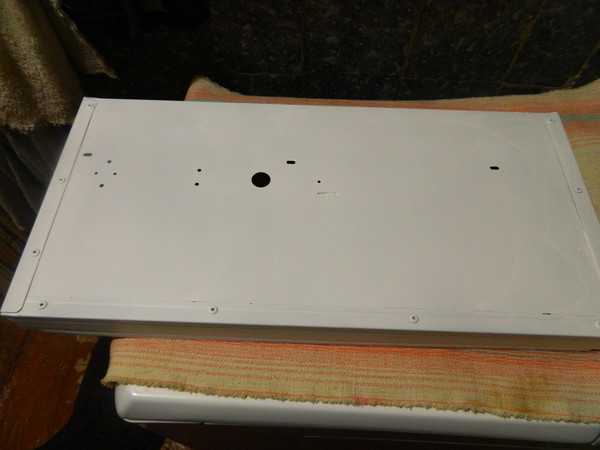

Переходим к окраске.

http://content.foto.mail.ru/mail/cross2222/Technical/i-366.jpg

Светильничек-с... Дубль 2-ой

http://content.foto.mail.ru/mail/cross2222/Technical/i-367.jpg

Светильничек-с... Дубль 2-ой

Изначально мечталось, что покрашу железо глянцевой белой краской.

Спойлер :

Но и матовая — ничего себе.

serezhiki · « **Ответ #5 :** 11 Январь 2012, 15:41:38 »

а может ее, того? аэрографией?

http://www.air-o-graf.ru/forumdisplay.php?f=4

Andryuxa · « **Ответ #6 :** 11 Январь 2012, 15:43:22 »

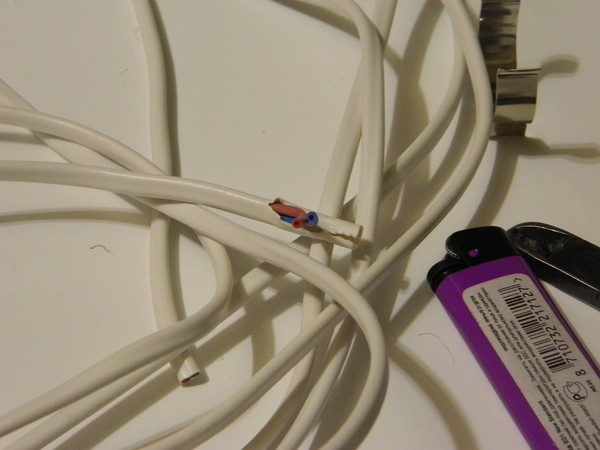

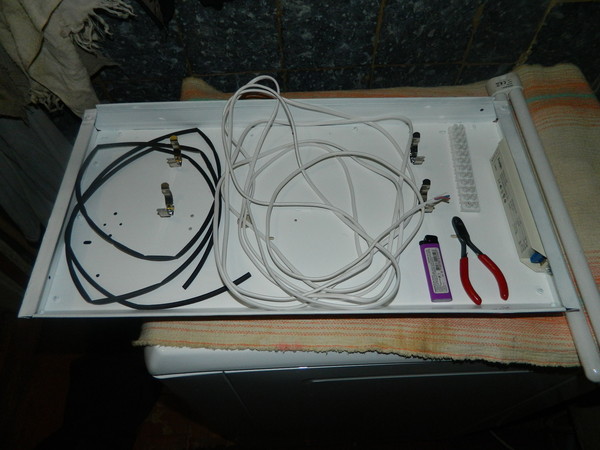

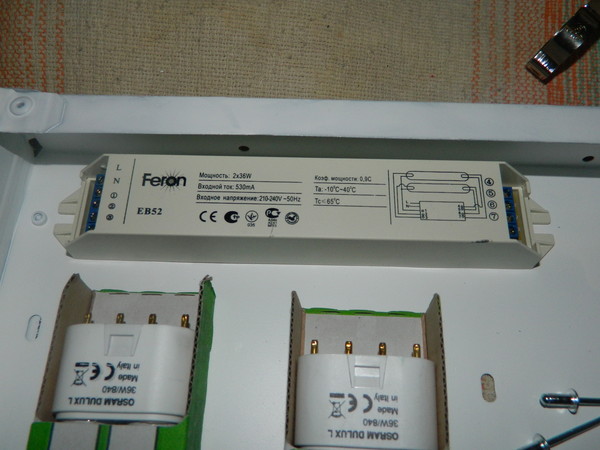

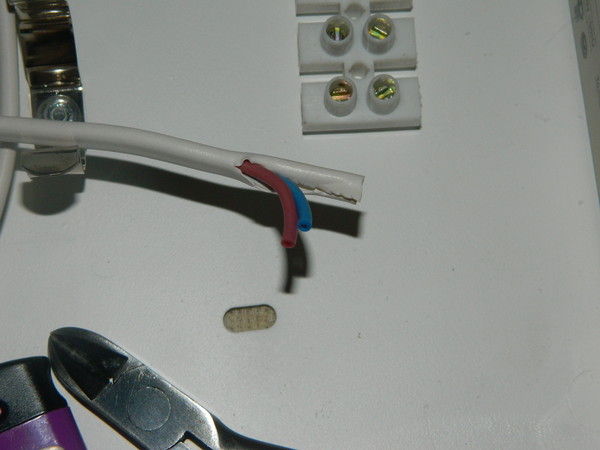

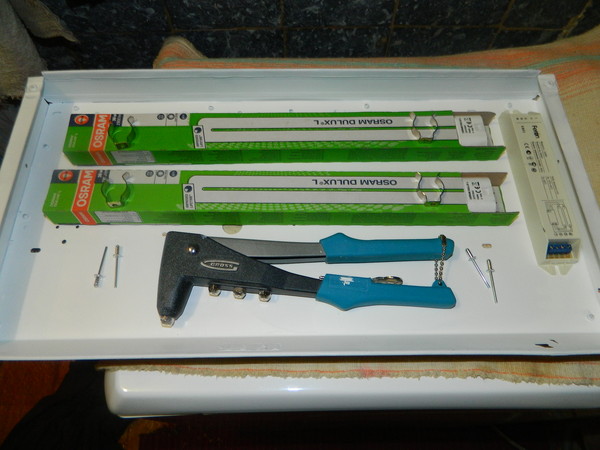

Переходим к электрификации девайса

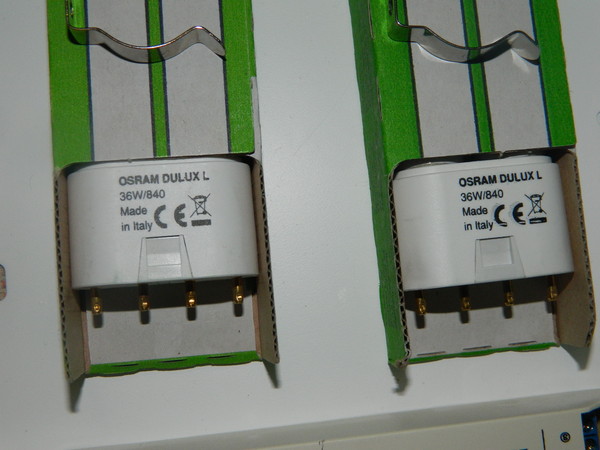

Запланированы две лампы OSRAM DULUX L 36 Вт (ТТХ лампы — здесь)

http://content.foto.mail.ru/mail/cross2222/Technical/i-368.jpg

Светильничек-с... Дубль 2-ой

http://content.foto.mail.ru/mail/cross2222/Technical/i-369.jpg

Светильничек-с... Дубль 2-ой

http://content.foto.mail.ru/mail/cross2222/Technical/i-370.jpg

Светильничек-с... Дубль 2-ой

http://content.foto.mail.ru/mail/cross2222/Technical/i-371.jpg

Светильничек-с... Дубль 2-ой

http://content.foto.mail.ru/mail/cross2222/Technical/i-372.jpg

Светильничек-с... Дубль 2-ой

http://content.foto.mail.ru/mail/cross2222/Technical/i-373.jpg

Светильничек-с... Дубль 2-ой

Спойлер :

Andryuxa · « **Ответ #7 :** 11 Январь 2012, 15:44:20 »

Цитата: serezhiki от 11 Январь 2012, 15:41:38

а может ее, того? аэрографией?

А поздно, уже работает вовсю

serezhiki · « **Ответ #8 :** 11 Январь 2012, 15:47:41 »

что мешает сдизайнить позже?
например сваять валяющийся сачок

или капли воды?!

Andryuxa · « **Ответ #9 :** 11 Январь 2012, 15:48:59 »

Воооот...

http://content.foto.mail.ru/mail/cross2222/Technical/i-399.jpg

Светильничек-с... Дубль 2-ой

http://content.foto.mail.ru/mail/cross2222/Technical/i-398.jpg

Светильничек-с... Дубль 2-ой

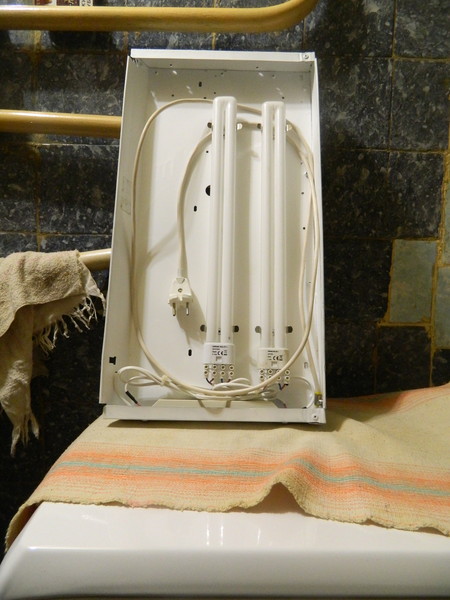

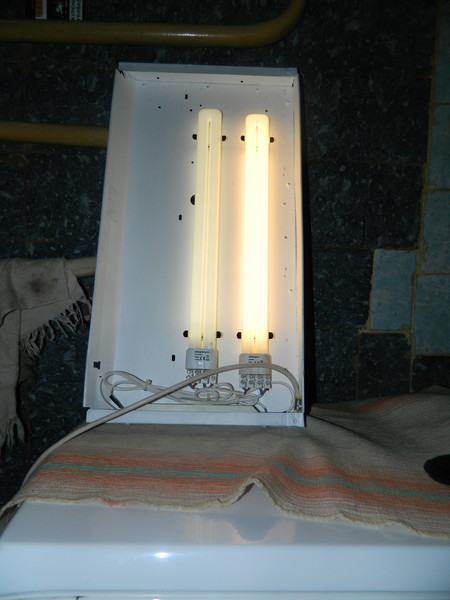

Внешний вид и испытание готового изделия.

http://content.foto.mail.ru/mail/cross2222/Technical/i-383.jpg

Светильничек-с... Дубль 2-ой

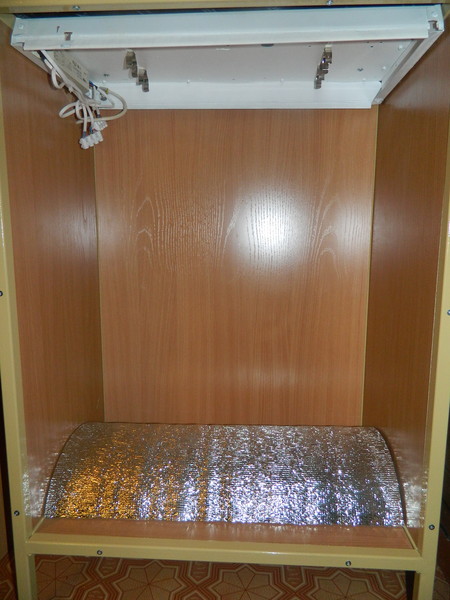

Светильник установлен на рабочее место.

http://content.foto.mail.ru/mail/cross2222/Technical/i-377.jpg

Светильничек-с... Дубль 2-ой

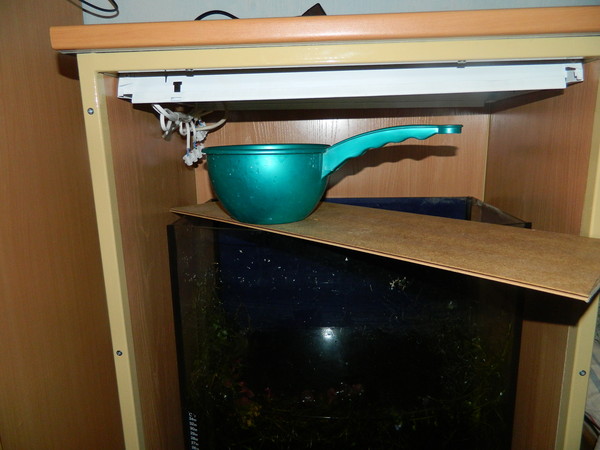

Свободного пространства над установленным аквариумом достаточно. Ковш пролезает, а рука - тем более.

Вот, собственно, и всё

Andryuxa · « **Ответ #10 :** 11 Январь 2012, 15:53:52 »

Цитата: serezhiki от 11 Январь 2012, 15:47:41

что мешает сдизайнить позже?
например сваять валяющийся сачок
или капли воды?!

Серёг, ты действительно считаешь, что я достиг 18-ой степени совершенства?

Спойлер :

Я по-серьёзному думаю, как и из чего (из того, что можно найти быстро и не пытаясь выдрючиваться) сделать какие-нибудь зацепы (крючки) для доски ДВП цветом под тумбу, чтобы потом от глаз свет прятать (или наоборот

). Как ты считаешь, кто-нибудь эту самую аэрографию потом оценит?

Jenshen4ik · « **Ответ #11 :** 11 Январь 2012, 16:10:40 »

Цитата: Andryuxa от 11 Январь 2012, 15:53:52

Я по-серьёзному думаю, как и из чего (из того, что можно найти быстро и не пытаясь выдрючиваться) сделать какие-нибудь зацепы (крючки) для доски ДВП цветом под тумбу, чтобы потом от глаз свет прятать

я на стойке сделала подъемные крышки спереди - доска ЛДСП крепится вверху к полке на маленькие мебельные шарниры... в середине закреплен подъемный механизм (купили в мебельном довольно дешевый девайсик... выглядит как складывающиеся две палочки

)

serezhiki · « **Ответ #12 :** 11 Январь 2012, 16:12:06 »

ну вот скажи? какого такого черта лысого я дракона накидал на стене распылителем, ввиду отсутствия колера доработал карандашом и мелом и... повесил шкаф?

зато теперь я старательно изучаю сайты по аэрографии!!!

И пытаюсь понять ящерицу пустить по стене или размахнуться на поболе!

иногда сам процесс творчества бывает интересен до ужасу

А по теме, мне все оченно пондравилось, а крючки нафига? мебельные магнитные защелки приспособь!

кот13 · « **Ответ #13 :** 11 Январь 2012, 16:13:44 »

в тумбочке аква значит...хорошая идея..а на ней чо будет..?

Jenshen4ik · « **Ответ #14 :** 11 Январь 2012, 16:18:01 »

Цитата: кот13 от 11 Январь 2012, 16:13:44

в тумбочке аква значит...хорошая идея..а на ней чо будет..?

тут показывал, вроде как

Andryuxa · « **Ответ #15 :** 11 Январь 2012, 16:27:36 »

Цитата: Jenshen4ik от 11 Январь 2012, 16:18:01

тут показывал, вроде как

Но до этого еще добраться надо...

Andryuxa · « **Ответ #16 :** 11 Январь 2012, 16:51:43 »

Цитата: serezhiki от 11 Январь 2012, 16:12:06

мебельные магнитные защелки приспособь!

Что-то они не внушают доверия. Ведь я с самого начала о них думал. Потом посмотрел поближе

С таких магнитов эта дощечка брякнется очень скоро

Andryuxa · « **Ответ #17 :** 11 Январь 2012, 16:55:28 »

Цитата: Jenshen4ik от 11 Январь 2012, 16:10:40

я на стойке сделала подъемные крышки спереди - доска ЛДСП крепится вверху к полке на маленькие мебельные шарниры... в середине закреплен подъемный механизм (купили в мебельном довольно дешевый девайсик... выглядит как складывающиеся две палочки )

Да придумаю что-нибудь в конце концов...

как считаешь? Не основной это элемент.

serezhiki · « **Ответ #18 :** 11 Январь 2012, 16:56:41 »

а пластиковую панель с обкейкой пленкой?

Andryuxa · « **Ответ #19 :** 11 Январь 2012, 16:59:57 »

Уменя обрезки якобы ламинированного ДВП под бук имеются. Тумбас того же колеру.

Вон, на последней картинке ковшик прямо на нём стоит. Так шта...

Подумаю ещё. Всем спасибо за подсказки...
