Светильник для аквариума 110 л. на светодиодах Cree XLamp MT-G

[B.W.]

Заказал диоды Cree XLamp MT-G  (привезут завтра), но вот проблема, не нашел для них "подложку аля звезда", пришлось делать самому.

получилось примерно так, светодиод припаивается в центр:

Тепло отводится от средней части светодиода.

готовый вариант что-то типа этого:


Ну моя подложка не так круто выглядит это минус:), зато эффективность отвода тепла значительно выше:)

Продолжение следует....

[Shark]

Володя, это кластерная сборка или отдельные СД? ТТХ в студию, пожалуйста!

[B.W.]

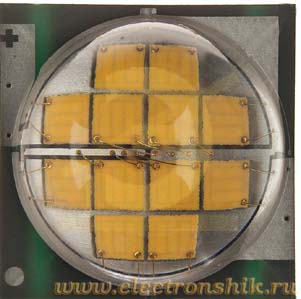

это кластерная сборка:

Светильник для аквариума 110 л. на светодиодах Cree XLamp MT-G

MTGEZW-00-0000-0B00F040F
Угол излучения   120 °
Световой поток   480...520 лм (при номинальном токе)
Номинальный ток   1.1 А
Прямое падение напряжения (тип)   5.6 В
Размер   8.9 x 8.9 x 4.9 мм

"даташит" светодиодов
http://www.cree.com/led-components-and-modules/products/xlamp/arrays-directional/~/media/Files/Cree/LED%20Components%20and%20Modules/XLamp/Data%20and%20Binning/XLampMTGEZW.pdf

оттуда-же и взял размеры и распайку

П.С. Ток будет 1,7 ампер.

[Shark]

Сколько штук будет?

[B.W.]

для аквариума 110 л. начну с четырех, дальше видно будет.

[Shark]

Вспоминаю, сколько стоили сверхмощные светодиоды 2-3 года назад...

[B.W.]

Итак дождался приезда светодиодов, была правда небольшая проблема с доставкой.

Делаем светильник для 110л. из 4 тырех MTG

светодиоды припаяны и прикручены на радиатор.


испытания фото со вспышкой без вспышки ничего кроме света не видно.


подсветка аквариума с выключенным светом (хотя что включен был свет в акваруиме что выключен я не заметил почти) без вспышки.


П.С. ЧТо-то мне кажется многовато света, ладно пойду полностью поставлю вместо старого светильника посмотрим.

[B.W.]

поставил в аквариум, света и правда слишком много, попробую оставить только два светодиода MTG.

[B.W.]

Оставил два светодиода из четырех, Воо освещение самое оно, чуть ярче чем было с 4 тырьмя 20 ватками клл проработавших год.



П.С. Оставшиеся два светодиода от этого-же блока питания пойдут на освещение 60л. которые стоят как раз над этим аквариумом.

[sergeycot]

Володя, ты купил крутую лампу, но не учел что она немножко точечная, 120 градусов заявленых в экзифе не  отражает реальность. Ты же умудрился присобачить  несколько матриц на мелкий радиатор, не уверен что при 79% нагрузке радиатор справится, даже  кулер не очень поможет.
Блин, ты не прав, поматеримся?

[serezhiki]

меня тоже озадачили маленткие радиаторы под эти нагреватели, поэтому жду отчета. При перегреве р-n-переход де деградирует, так пыхнет... Какие драйвера(ы) марка, напряжение/ток. При нестабильности и превышении тока тоже гибнет переход.

Карочи, эта. Все ладом, да по полочкам раскладывай? Акул вроде чудесит на работе с диодами, и люксометр у него должон быть. Акул, может померяешь через наклоненное зеркало сквозь стекло...

[sergeycot]

Серег, Володя хоть нихрена не понимает, но драйверы то приобрел реальные, с радиатором пролетел, но по заявленым требованиям  их хватит, ежели у нас не тропики.

[Shark]

Акул вроде чудесит на работе с диодами, и люксометр у него должон быть. Акул, может померяешь через наклоненное зеркало сквозь стекло...

Зеркала не нашёл, завернул датчик люксометра в прозрачный кулёк (погрешность получилась порядка 20-30 люкс) и засунул в аквариум. Освещённость на дне 2000Лк. Что это дало?
Я использую готовые светильники со встроенным драйвером.

[sergeycot]

Акул(Андрий), а оно тебе надо? Ну померял, тебе шо, легше стало?

Спойлер   :

Блин, анегдот про медведя и охотника  припомнился

[Shark]

Дык Ёжик попросил померять - мне чо, трудно чоли?

Зато теперь знаю, что света у меня дофига, даже для самых прихотливых растений, если верить сайту "Экзотика":

Освещение аквариума

Уровень освещенности для различных водных растений в аквариуме

       Различные растения предпочитают различный уровень освещенности. Ниже приведены примерные уровни для нескольких групп растений (взяты из книги Barry James, Aquarium Plants). Все эти значения должны использоваться как ориентировчные для выбора растений и осветительной системы для аквариума. Для оптимального роста растений, помимо освещенности, важны и другие факторы.

Cлабый свет (до 500 lux)

Cryptocoryne affins
Cryptocoryne nevillii
Cryptocoryne wendtii
Vesicularia dubyana
Умеренный свет (500-1000 lux)

Acorus sp.
Anubias nana
Aponogeton madagascariensis
Echinodorus sp.
Lagenandra sp.
Nomaphila stricta
Sagittaria sp.
Яркий свет (1000-1500 lux)

Aponogeton sp.
Bacopa caroliniana
Ceratopterus thalictroides
Egeria densa
Ludwigia sp.
Marsilea sp.
Nymphoides aquatica
Очень яркий свет (более 1500 lux)

Camomba sp.
Heteranthera zosterifolia
Hygrophilia polysperma
Limnobium laevigatum
Limnophilia aquatica
Microsorium pteropus
Myriopyllum sp.
Nuphar sagittifolium
Nymphaea maculata
Pistia stratiotes
Riccia fluitans
Salvinia auriculata
Synnema triflorum
Vallinsneria ap.

[sergeycot]

Блин, Андрей, и ты поверил? Ладно я, цихлидник переварит, переварит даже отсутствие света, обидится роголистник?, переживу.
Травник не простит подобных вольностей. Каждый день копаюсь в ресурсах, хрен вкусной инфы, до сих пор гуру собачатся.  Я давно забил на гуру, Поднимаю ТТХ светодиодов, ищу адекватных акваводов, фиг.

[serezhiki]

  Тэксь. Может усложнить эксперимент? и разложить спектр? померять с светофильтрами... Дух экспериментаторства так сказать унять...

[sergeycot]

Библию читай, дух и отстанет.

[B.W.]

Володя, ты купил крутую лампу, но не учел что она немножко точечная, 120 градусов заявленых в экзифе не  отражает реальность.

Учел, над водой более 25 см. да хоть 60 угол все равно весь свет в аквариум и полностью накрывает.

Ты же умудрился присобачить  несколько матриц на мелкий радиатор, не уверен что при 79% нагрузке радиатор справится, даже  кулер не очень поможет.

С четырьме 100% не справится с двемя MTG как счас стоит справляется. С утра светит радиатор тепловат но не сильно.
Там еще пару профилей алюминиевых присобачено так что все учтено

Сам радиатор 1425 кв. см.

Блин, ты не прав, поматеримся?

[B.W.]

Вид светильника на 110л. после небольшой доработки, стоят 2 светодиода Cree MTG на токе 1700 mA
